Область использования
Кабели симметричные, применяются в промышленной автоматизации для подключения программируемых логических контроллеров (PLC) к распределенным устройствам управления (DCS). Имеют сертификат соответствия в системе ГОСТ Р № РОСС RU.МЕ20.Н00912 и сертификат пожарной безопасности для марки КГПпЭВ № ССПБ.RU.ОП 014.Н.00438
Конструкция

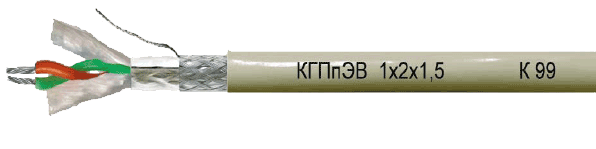

Пары с многопроволочными медными лужеными проводниками диаметром 1,5 (7х0,5) мм, с изоляцией из пористого полиэтилена, в общем экране из алюмолавсановой ленты и оплетки из медных луженых проволок плотностью 65% с дренажным проводником под оплеткой. В оболочке из поливинилхлоридного пластиката для эксплуатации в закрытых помещениях – КГПпЭВ, или светостабилизированного полиэтилена для эксплуатации в незащищённых местах – КГПпЭП, или термопластичного полиуретана для эксплуатации в химически агрессивных средах и при воздействии вибраций и тряски – КГПпЭУ.
| Электрические параметры* | |
|---|---|
| Электрическое сопротивление проводника постоянному току, не более, Ом/км | 14,9 |
| Электрическое сопротивление экрана постоянному току, не более, Ом/км | 9,8 |
| Электрическое сопротивление изоляции проводников, пересчитанное на 1 км длины, не менее, МОм×км | 5000 |
| Электрическая емкость пары, не более, пФ/м | 50,4 |
| Омическая асимметрия проводников в паре, не более, % | 3 |
| Волновое сопротивление, Ом | 120 |
| Коэффициент укорочения длины волны, не более | 1,22 |
| Коэффициент затухания при частоте 1 МГц, не более, дБ/100 | 0,7 |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Марка | Наружный размер кабеля, мм |
Мин. радиус изгиба кабеля, мм |
Срок службы, не менее, лет |
Диапазон рабочих температур, °С |
Расчетная масса, кг/км |
| КГПпЭВ 1х2х1,2 | 13,0 | 130,0 | 15 | –40 … +70 | 134,0 |
| КГПпЭП 1х2х1,2 | 13,0 | 130,0 | 15 | –60… +85 | 120,5 |
| КГПпЭУ 1х2х1,2 | 13,0 | 130,0 | 15 | –60… +105 | 135,7 |
* Значения приведены для температуры 20°С
