Область использования
Кабели симметричные для систем распределённого
сбора данных, использующих промышленный
интерфейс RS-485 по стандартам ИСО/МЭК 8482,
TIA/EIA-485-A. Кабели сертифицированы в системе
пожарной безопасности на не распространение
горения при испытании в пучках по категории С по
ГОСТ Р МЭК 332-3-96 или ГОСТ 12176-89 (раздел 3).
Эксплуатируются внутри и вне помещений.
Допускается прокладка кабелей во взрывоопасных
зонах класса 2, в стальных водогазопроводных трубах
во взрывоопасных зонах любого класса по ГОСТ Р
51330-99. Защищены от грызунов.

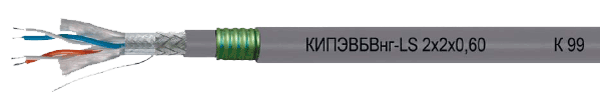

Конструкция
Пары с многопроволочными медными лужёными
проводниками диаметром 0,60 мм (7×0,20 мм) с изоляцией из
сплошного полиэтилена, в общем экране из алюмолавсановой
ленты с дренажным проводником из семи медных луженых
проволок и оплёткой из медных лужёных проволок плотностью
88-92%. Пары имеют цветовую кодировку изоляции Оболочка
из поливинилхлоридного пластиката пониженной
пожароопасности, с низким дымо- и газовыделением. Поверх
оболочки наложена броня в виде гофрированной ленты. Вся
конструкция заключена в защитный шланг из
поливинилхлоридного пластиката пониженной
пожароопасности, с низким дымо- и газовыделением.
| Электрические параметры | |
|---|---|
| Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м | 10,0 |
| Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м | 1,16; 0,81; 0,76; 0,73 |
| Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % | 3 |
| Волновое сопротивление при частоте 1 МГц, Ом | 120 ± 10% |
| Коэффициент укорочения длины волны, не более | 1,51 |
| Электрическая ёмкость пары, не более, пФ/м | 42 |
| Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м | 71 |
| Коэффициент затухания при частоте 1 МГц, не более, дБ/100м | 2,1 |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Число пар в кабеле, N | Наружный размер кабеля, не более, мм | Мин. радиус изгиба кабеля, мм | Расчетная масса 1км кабеля, кг | Диапазон рабочих температур, °С | Срок службы, не менее, лет |
| 1 | 12,6 | 252,0 | 183,7 | – 40 ÷ 70 | 25 |
| 2 | 15,6 | 312,0 | 265,9 | ||
| 3 | 16,1 | 322,0 | 287,2 | ||
| 4 | 16,6 | 332,0 | 301,8 | ||
