Область использования
Кабели симметричные для систем распределённого
сбора данных, использующих промышленный интерфейс
RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A.
Эксплуатируются внутри и вне помещений, при условии
защиты от прямого воздействия солнечного излучения и
атмосферных осадков. Допускается прокладка кабелей
во взрывоопасных зонах класса 2, в стальных
водогазопроводных трубах во взрывоопасных зонах
любого класса по ГОСТ Р 51330-99.

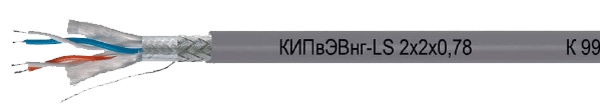

Конструкция
Пары с многопроволочными медными лужёными
проводниками диаметром 0,78 мм (7×0,26 мм) с
изоляцией из пористого полиэтилена, в общем экране из
алюмолавсановой ленты с дренажным проводником и
оплёткой из медных лужёных проволок плотностью 88-
92%. Пары имеют цветовую кодировку изоляции.
Оболочка из поливинилхлоридного пластиката
пониженной пожароопасности, с низким дымо- и
газовыделением.
| Электрические параметры | |
|---|---|
| Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м | 5,9 |
| Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м | 1,00; 0,59; 0,51; 0,40 |
| Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % | 3 |
| Волновое сопротивление при частоте 1 МГц, Ом | 120 ± 10% |
| Коэффициент укорочения длины волны, не более | 1,47 |
| Электрическая ёмкость пары, не более, пФ/м | 42 |
| Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м | 71 |
| Коэффициент затухания при частоте 1 МГц, не более, дБ/100м | 1,65 |
| Массогабаритные и эксплуатационные параметры | ||||||
|---|---|---|---|---|---|---|
| Число пар в кабеле, N | Наружный размер кабеля, не более, мм | Мин. радиус изгиба кабеля, мм | Расчетная масса 1км кабеля, кг | Диапазон рабочих температур, °С | Срок службы, не менее, лет | |
| 1 | 7,3 | 73,0 | 56,9 | – 40 ÷ 70 | 25 | |
| 1,5 | 8,1 | 81,0 | 68,7 | |||
| 2 | 10,6 | 106,0 | 97,0 | |||
| 3 | 11,3 | 113,0 | 115,9 | |||
| 4 | 12,0 | 120,0 | 135,5 | |||
