Область использования
Кабели симметричные для систем
распределённого сбора данных,
использующих промышленный интерфейс
RS-485 по стандартам ИСО/МЭК 8482,
TIA/EIA-485-A. Эксплуатируются внутри
и вне помещений. Допускается прокладка
кабелей во взрывоопасных зонах класса 2,
в стальных водогазопроводных трубах во
взрывоопасных зонах любого класса по
ГОСТ Р 51330-99. Защищены от грызунов.

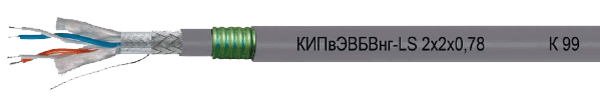

Конструкция
Пары с многопроволочными медными лужёными проводниками
диаметром 0,78 мм (7×0,26 мм) с изоляцией из пористого (вспененного)
полиэтилена, в общем экране из алюмолавсановой ленты с дренажным
проводником из семи медных луженых проволок и оплёткой из медных
лужёных проволок плотностью 88-92%. Пары имеют цветовую кодировку
изоляции. Оболочка из поливинилхлоридного пластиката пониженной
пожароопасности, с низким дымо- и газовыделением. Поверх оболочки
наложена броня в виде гофрированной ленты. Вся конструкция
заключена в защитный шланг из поливинилхлоридного пластиката
пониженной пожароопасности, с низким дымо- и газовыделением.
| Электрические параметры | |
|---|---|
| Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м | 5,9 |
| Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м | 1,00; 0,59; 0,51; 0,40 |
| Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % | 3 |
| Волновое сопротивление при частоте 1 МГц, Ом | 120 ± 10% |
| Коэффициент укорочения длины волны, не более | 1,47 |
| Электрическая ёмкость пары, не более, пФ/м | 42 |
| Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м | 71 |
| Коэффициент затухания при частоте 1 МГц, не более, дБ/100м | 1,65 |
| Массогабаритные и эксплуатационные параметры | ||||||
|---|---|---|---|---|---|---|
| Число пар в кабеле, N | Наружный размер кабеля, не более, мм | Мин. радиус изгиба кабеля, мм | Расчетная масса 1км кабеля, кг | Диапазон рабочих температур, °С | Срок службы, не менее, лет | |
| 1 | 13,4 | 268,0 | 242,5 | – 40 ÷ 70 | 25 | |
| 1,5 | 14,1 | 282,0 | 262,2 | |||
| 2 | 17,3 | 346,0 | 345,2 | |||
| 3 | 18,0 | 360,0 | 375,8 | |||
| 4 | 18,7 | 374,0 | 411,0 | |||
