Кабели должны поставляться на деревянных барабанах (ГОСТ5151-79) с диаметром не менее 40 номинальных наружных диаметров кабеля. Нижний конец кабеля длиной не менее 2.0 м должен быть выведен на щеку барабана и защищен от внешних механических воздействий. Концы кабеля должны быть герметично заделаны. Барабан с кабелем должен иметь сплошную обшивку.

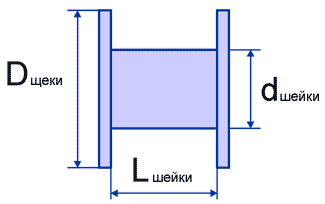

Габаритные размеры и масса стандартных барабанов для готовых кабелей без обшивки
|
Тип барабана |
8 |
8а |
8б |
10 |
10а |
12 |
12а |
14 |
14а |
14б |
14г |
16 |
16а |
17 |
18 |
18а |
20 |
20а |
20б |
|
L, мм |
230 |
400 |
500 |
500 |
600 |
500 |
710 |
710 |
500 |
600 |
1000 |
600 |
900 |
750 |
900 |
900 |
1000 |
1060 |
1000 |
|
d, мм |
450 |
450 |
450 |
545 |
545 |
650 |
650 |
750 |
900 |
1000 |
1000 |
800 |
800 |
900 |
1120 |
900 |
1220 |
1000 |
1500 |
|
D, мм |
800 |
800 |
800 |
1000 |
1000 |
1220 |
1220 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1700 |
1800 |
1800 |
2000 |
2000 |
2000 |
|
Масса*, кг |
34 |
36,5 |
36,5 |
39 |
55 |
99 |
107 |
165 |
152 |
186 |
202 |
241 |
237 |
277 |
422 |
422 |
584 |
555 |
720 |
* масса барабанов приведена без учёта обшивки и может изменяться в зависимости от относительной влажности воздуха и условий хранения.
Вместимость стандартных транспортных контейнеров
|
Тип барабана |
|||||||
|
Контейнер |
8а |
10 |
12 |
14 |
16а |
17а |
18а |
|
3 т |
4 |
3 |
2 |
2 |
1 |
1 |
1 |
|
5 т |
7 |
4 |
3 |
3 |
2 |
2 |
2 |
|
20-24 т |
24 |
15 |
8 |
7 |
6 |
6 |
6 |
Внешние габаритные размеры и масса стандартных транспортных контейнеров
|
|
Тип контейнера |
|||
|
Параметры |
3 т |
5 т |
20 т |
24 т |
|
Длина, м |
1,97 |
2,52 |
5,88 |
5,88 |
| Ширина, м |
1,32 |
1,96 |
2,31 |
2,31 |
| Высота, м |
1,32 |
2,12 |
2,15 |
2,3 |
| Максимальная масса груза( т) |
2,4 |
4 |
18 |
22 |
Грузовые контейнеры
Грузовые контейнеры (морские и железнодорожные) имеют достаточно прочную конструкцию, обеспечивающую многократную перевозку несколькими видами транспорта без промежуточной разгрузки.
| Наименование | Размеры внешние | Размеры внутренние | Максимальная масса | Объем | |
| Брутто, кг | Куб.м. | ||||
| Длина, мм | 20-ти футовый контейнер | 6058 | 5905 | 24000 | 33 |
| Ширина, мм | 2438 | 2350 | |||
| Высота, мм | 2591 | 2381 | |||
| Длина, мм | 40-ка футовый контейнер | 12192 | 12039 | 30480 | 67 |
