Описание
Оптические кабели марки ИКАЛс-М ОК производятся с целью проектирования сетей общего и технологического назначения. Также кабели данной марки подходят для создания соединений сетей спецназначения с сетями общего пользования. Кабель обладает прочной защитной оболочкой, которая позволяет использовать его для подвеса на столбах ЛЭП, прокладки сетей между домами, крепления к внешним несущим силовым элементам – проводам и тросам.
Маркировка

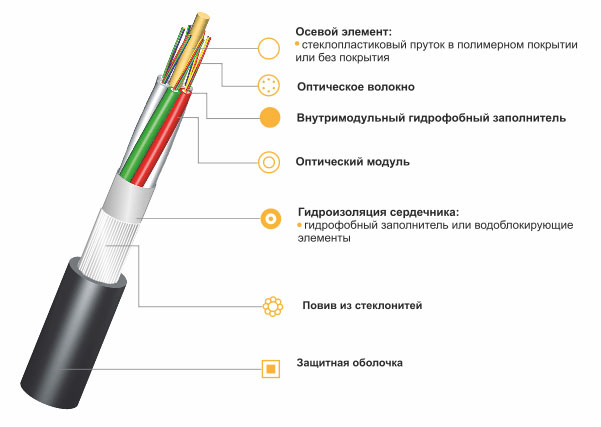

ИКАЛс-М4П-А12-4.0
ИК – оптический кабель марки «Интегра-Кабель»
А – повив из арамидных упрочняющих нитей
Л – облегченная конструкция кабеля, без промежуточной оболочки
с – стеклонити
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
12 – количество оптических волокон в кабеле
4.0 – максимально допустимое растягивающее усилие кабеля, в кН
Характеристики
| Параметр | ИКАЛс…М… |
|---|---|
| Конструкция сердечника кабеля | Повив оптических модулей |
| Количество оптических волокон в кабеле | до 288 |
| Количество элементов повива сердечника | 4-24 |
| Номинальный наружный диаметр, не менее, мм | 9,0 |
| Масса кабеля от, кг/км | 95 |
| Длительно допустимая растягивающая нагрузка, кН | не менее 0,1 |
| Допустимая раздавливающая нагрузка, не менее, кН/см | 0,3 |
| Допустимое ударное воздействие, не менее, Дж | 5 |
| Минимальный радиус изгиба | 20 Ø кабеля |
| Рабочий диапазон температур, °С | от -60 до + 70 |
| Температура прокладки и монтажа, не ниже, °С | -10 |
