Описание
Бронированный оптический кабель ДКП с броней из стальных проволок. Назначение кабеля ДКП: укладка в грунт при неглубоком залегании, на переходах через несудоходные неглубокие реки, а также через небольшие болота. Кабель является комбинированным, с бронированными стальными элементами. Укладка производится механизированным или ручным способом.

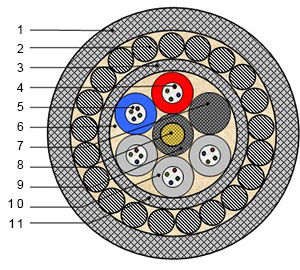

Конструкция
- Внешняя защитная оболочка
- Броня (стальные проволоки)
- Внутренняя броня
- Оптическое волокно
- Заполнитель оптического модуля
- Межмодульный заполнитель
- Кордель заполнение
- Центральный силовой элемент
- Оболочка центрального элемента
- Оптический модуль
- Рипкорд
Силовой центральный элемент выполнен из стеклопластика. Оптические волокна с внутренней гидрофобной оболочкой располагаются вокруг этого элемента. Оболочка имеет 1-2 бронированных защитных слоя, выполненных из обмотки стальной проволоки. Верхний защитный слой производится из пожаробезопасного полиэтилена или пластика, не распространяющего горение.
Характеристики
- Количество оптических волокон в кабеле 2-432
- Допустимая растягивающая нагрузка (статическая), кН 3-80 и выше
- Допустимая растягивающая нагрузка (динамическая), кН 3,5-92,0 и выше
- Допустимая раздавливающая нагрузка, кН/см 0,4-1,5
- Диаметр кабеля, мм 9,8-30,5
- Масса 1 км кабеля, кг 65-2500
- Температура эксплуатации, °С: -40…+50, -60…+70 – на открытом воздухе.
- Температура хранения, °С: -60…+70
- Температура монтажа, °С: -30…+60
