Конструкция

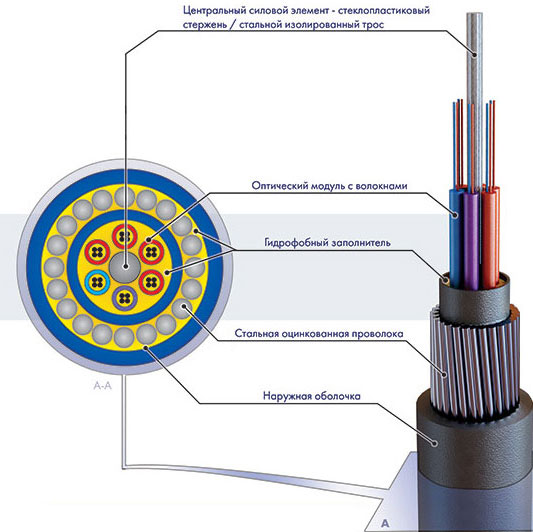

Кабель марки ОГД содержит центральный силовой элемент (ЦСЭ) выполненный из материала стеклопластик(Д) либо стальной трос, изолированный полиэтиленом(М). ЦСЭ обвивают оптические модули содержащие волокна и кордели. ЦСЭ защищают водоблокирующие нити.
* Свободное пространство в оптическом модуле заполнено гидрофобным заполнителем. Оптические модули покрывает водоблокирующая лента.
Поверх сердечника наложена оболочка из полиэтилена, на которую наложен бронепокров из стальных оцинкованных проволок.
Кабель с маркировкой ОГДН содержит наружную оболочку из полиэтилена, не распространяющего горение или из материала не выделяющего в процессе горения галогенов.
Назначение
Кабель ОГД используют для прокладки в грунтах всех категорий, кроме мерзлотных. Благодаря применению влагоизоляции , кабеля данного типа, они могут быть использованы при прокладки в кабельной канализации, коллекторах, трубах, и блоках, а также по дну рек и болот. Данный тип кабелей рекомендуется для прокладки в местах подверженных механическому воздействию, зараженных грызунами, в местах, где кабель находится под растягивающим, раздавливающим или срезающем усилием, а также при необходимости защиты от вандализма.
Характеристики
- Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.
- Допустимое растягивающее усилие ОГД и ОГМ от 7 до 80 кН.
- Допустимое растягивающее усилие ОГДН и ОГМН от 7 до 20 кН.
- Допустимое раздавливающее усилие не менее 0,7 кН/см.
- Количество оптических волокон в кабеле — от 2 до 288.
- Стойкость к раздавливанию не менее 0,7 кН/см
- Стойкость к однократному удару с начальной энергией 20 Дж
- Изоляция цепей «металлический ЦСЭ — бронепокров», «стальные проволоки — земля (вода)» и «бронепокров — земля (вода)» должна выдерживать напряжение до 20 кВ постоянного тока или 10кВ переменного тока частотой 50 Гд в течение 5с
| Количество волокон | Диаметр кабеля, мм | Масса 1 км кабеля, кг |
||||||
|
Кабели с бронепокровом из проволоки |
||||||||
|
ОГД |
ОГДН |
ОГМ |
ОГМН |
ОГД |
ОГДН |
ОГМ |
ОГМН |
|
|
от 2 до 24 |
12,9 |
13,5 |
13,0 |
13,6 |
290 |
302 |
295 |
307 |
|
от 26 до 40 |
14,1 |
14,7 |
14,2 |
14,8 |
338 |
351 |
343 |
356 |
|
от 40 до 48 |
15,4 |
16,0 |
15,5 |
16,1 |
447 |
462 |
452 |
466 |
|
от 50 до 64 |
16,8 |
17,4 |
16,9 |
17,5 |
521 |
537 |
539 |
556 |
|
Кабели с бронепокровом из проволоки |
||||||||
|
от 2 до 24 |
13,6 | 14,2 | 13,6 | 14,2 | 366 | 378 | 371 | 383 |
|
от 26 до 40 |
14,8 | 15,4 | 14,8 | 15,4 | 418 | 431 | 423 | 437 |
|
от 40 до 48 |
15,2 | 16,0 | 16,1 | 16,7 | 447 | 462 | 452 | 466 |
|
от 50 до 64 |
17,5 | 17,4 | 17,5 | 18,1 | 521 | 537 | 539 | 556 |
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОГД: ДКП-03,ОПС, ОАС,ОМЗКГМ,ОКЛК,ДПС, ДПН, ДПГ, СПС, СПН, СПГ, ДАС, САС,ИКБ-М, ИКБ2-М, ОМЗКГМ, ДАС, ДПС, ОПУ, ОКЛК, ДАУ, ДПУ, ДКП, СКП, ДКПа, СКПа, ДКН, СКН, ОКБ, ОКБН, ОКБ-М, ОКП
