Констуркция

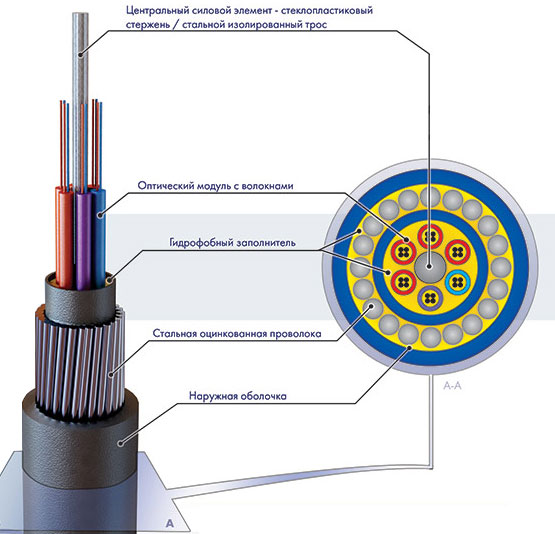

Кабель марки ОГМ содержит центральный силовой элемент (ЦСЭ) выполненный из материала стеклопластик(Д) либо стальной тросс, изолированный полиэтиленом(М). ЦСЭ обвивают оптические модули содержащие волокна и кордели. ЦСЭ защищают водоблокирующие нити.
* Свободное пространство в оптическом модуле заполнено гидрофобным заполнителем. Оптические модули покрывает водоблокирующая лента.
Поверх сердечника наложена оболочка из полиэтилена, на которую наложен бронепокров из стальных оцинкованных проволок.
Кабель с маркировкой ОГМН содержит наружную оболочку из полиэтилена, не распространяющего горение или из материала не выделяющего в процессе горения галогенов.
Назначение
Кабель ОГМ используют для прокладки в грунтах всех категорий, кроме мерзлотных. Благодяря применению влагоизоляции , кабеля данного типа, они могут быть использованы при прокладки в кабельной канализации, коллекторах, трубах, и блоках, а также по дну рек и болот. Данный тип кабелйе рекомендуется для прокладки в местах подверженных механическому воздействию, зараженных грызунами, в местах, где кабель находится под растягивающим, раздавливающим или срезающем усилием, а также при необходимости защиты от вандализма.
Характеристики
- Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.
- Допустимое растягивающее усилие ОГД и ОГМ от 7 до 80 кН.
- Допустимое растягивающее усилие ОГДН и ОГМН от 7 до 20 кН.
- Допустимое раздавливающее усилие не менее 0,7 кН/см.
- Количество оптических волокон в кабеле — от 2 до 288.
- Стойкость к раздавливанию не менее 0,7 кН\см
- Стойкость к однократному удару с начальной энергией 20 Дж
- Изоляция цепей «металлический ЦСЭ-бронепокров», «стальные проволоки — земля (вода)» и «бронепокров — земля (вода)» должна выдерживать напряжение до 20 кВ постоянного тока или 10кВ переменного тока частотой 50 Гд в течении 5с
