Описание
Оптический кабель ОМЗКГМ используется для строительства коммуникационных сетей подземной укладки и для укладки в канализационных сетях. Кабель ОМЗКГМ может укладываться в грунт, не подверженный изменениям под воздействием вечной мерзлоты. Подходит для неглубоких болот и рек, на которых нет судоходства.
Многоуровневые элементы защиты значительно раздвигают диапазон температур для эксплуатации от -40 до +70С. Такой кабель не боится плесени, сырости, влаги и других воздействий окружающей среды.

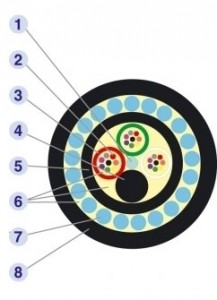

Конструкция
- Центральный силовой элемент
- Оптическое волокно
- Оптический модуль
- Кордель
- Внутренняя полиэтиленовая оболочка
- Гидрофобный гель
- Слой брони выполненный из стальных оцинкованных проволок
- Наружная оболочка из полиэтилена или из материала, не распространяющего горение для марки ОМЗКГМ-НГ
Конструкция кабеля ОМЗКГМ включает в себя центральный элемент, который может быть выполнен в виде стального троса или стеклопластикового стержня. Каждый из отдельно обернутых в полиэтилен оптических модулей может заключать в себе до 24 оптоволокон. Защитный слой – двойная оболочка из полиэтилена, между слоями которой проложена проволока из стали.
Для монтажа на пожароопасных участках нужно выбирать вариант данного кабеля в оболочке из негорючих материалов. Монтаж может выполняться вручную или механизированным способом. Точное соблюдение условий монтажа и эксплуатации является гарантией работы кабеля в течение 25 лет.
Характериситки
- Наружный диаметр кабеля –13,7 – 17,6 (мм).
- Номинальный вес – 319 – 351 (кг/км).
- Кабель устойчив к растягивающим усилиям, – от 7,0 до 20,0 (кН).
- Коэффициент затухания, на длине волны 1550 нм – 0,21 дБ/км.
- Количество волокон в модуле — от 4 до 16.
- Общее количество волокон — от 4 до 144.
- Электрическое сопротивление наружной оболочки — не менее 2000 МОм/км.
