Описание
Оптический кабель ИКСЛ-М используется в сетях разного назначения (общего или технологического). Соединение сетей специального назначения с сетями общего пользования также производится при помощи кабелей данной марки.
Грунты 1, 2 и 3 групп, асфальтовое и бетонное покрытие, туннели, коллекторы, здания и сооружения – все это возможные места для прокладки кабеля данного типа. Благодаря прочной защитной оболочке провода данного типа не доступны для повреждения грызунами и могут монтироваться в местах с высокой популяцией мышей или крыс. Кабель ИКСЛ-М надежно работает при соединении точек через мосты и эстакады.
Характеристики
| Параметр | ИКСЛ…-М… |
|---|---|
| Конструкция сердечника кабеля | Повив оптических модулей |
| Количество оптических волокон в кабеле | до 576 |
| Количество элементов повива сердечника | 4-36 |
| Номинальный наружный диаметр, не менее, мм | 9,7 |
| Масса кабеля от, кг/км | 102 |
| Длительно допустимая растягивающая нагрузка, кН | Не менее 1,5 |
| Допустимая раздавливающая нагрузка, не менее, кН/см | 0,3 |
| Допустимое ударное воздействие, не менее, Дж | 10 |
| Электрическое сопротивление изоляции, не менее, МОм*км | 2000 |
| Минимальный радиус изгиба | 20 Ø кабеля |
| Рабочий диапазон температур, °С | от -40 до +501)
от -50 до +502) |
| Температура прокладки и монтажа, не ниже, °С | -30 |

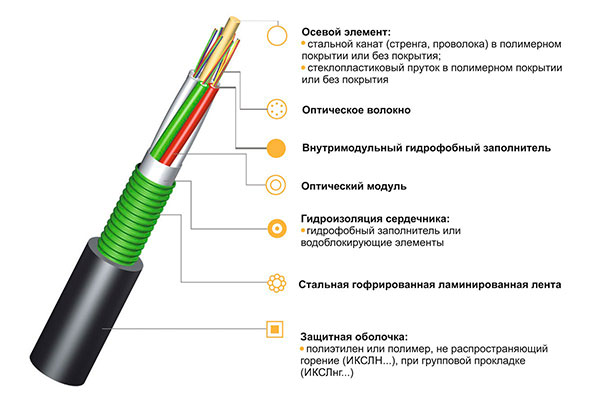

Маркировка
ИКСЛ-М4П-А32-2.5
ИК – оптический кабель марки «Интегра-Кабель»
С – тип защитного бронепокрова (стальная гофрированная ламинированная лента)
Л – отсутствует промежуточная оболочка (облегченная конструкция)
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
32 – количество оптических волокон в кабеле
2.5 – максимально допустимое растягивающее усилие кабеля, в кН
