Описание
Оптический кабель ОКЛ со стальной броней из гофроленты для прокладки в кабельной канализации.
Основное назначение кабеля марки ОКЛ – прокладка оптических сетей в туннелях, коллекторах и кабельной канализации. Оптоволоконный кабель ОКЛ можно купить в двух вариантах – обычном и в оболочке из негорючих материалов для монтажа в местах с высокой вероятностью возгорания с маркировкой ОКЛ-Н.

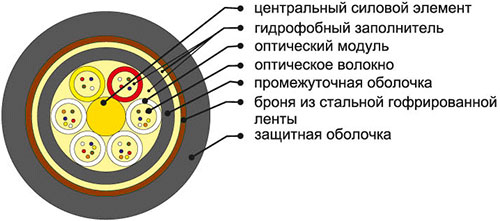

Конструкция
В основе кабеля данной марки находится модульный сердечник, центральный силовой элемент которого выполнен из стеклопластика. Вокруг стеклопластикового прутка накручиваются оптические модули с использованием метода правильной SZ-скрутки.
Оптическое волокно располагается внутри модулей. Количество волокон в кабеле ОКЛ от 4 до 24 штук. Гидрофобный компаунд используется для заполнения оставшегося свободного пространства. Сердечник укрепляется ПЭТ-лентой, наложенной на него нитями. Сверху находится оболочка из полиэтилена высокой плотности. Слой брони из стальной гофроленты, которая ламиниуется. В этом слое все свободное пространство также занимает водоотталкивающий гель. Поверхность выполняется из толстого полиэтилена высокой плотности. Оболочка может также быть выполнена из негорючего материала, свободного от содержания галогенов.
| Рабочая температура | -40°С… +60°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года после ввода в эксплуатацию, не более 2,5 лет после доставки. |
| Растягивающее усилие(ГОСТ Р МЭК 749- 1- 93 метод Е 1) | от 1,5 кН до 3,5 кН |
| Раздавливающее усилие(ГОСТ Р МЭК 794-1-93 метод Е 3) | не менее 0,3 кН/см |
