Описание

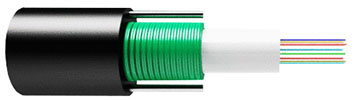

Кабель ОКСТЦ – это одномодульный оптический кабель, в котором могут находиться до 24 оптических волокон. Оптический модуль защищен гофрированной оболочкой из стали и полиэтиленовым шлангом. Внутри продольно расположены две проволоки из стали. Кабель используется в шахтах, на мостах, в коллекторах, блоках, канализации и трубах. Функционирует при низких температурах до -40°С и при высоких до +70°С.
Для работы кабеля необходимо обеспечить следующие условия:
— Уладка кабеля должна производиться при температуре воздуха не ниже -10 градусов Цельсия. Укладку можно производить ручным способом в сочетании с механизированным.
— Во время эксплуатации допускается радиус изгиба не менее 20 номинальных диаметров провода, а во время укладки — не менее 250 мм.
— Кабели могут служить до 25 лет.
— Кабель ОКСТЦ имеет высокую устойчивость к воздействию сырости, влаги, соляного тумана, УФ-излучения, плесени. Также оболочка кабеля устойчива к механическим воздействиям и повреждениям грызунами.
Технические характеристики
- Наружный диаметр кабеля – 11.7 (мм).
- Номинальный вес (в зависимости от конструкции) – 155 – 166 (кг/км).
- Кабель устойчив к растягивающим усилиям, – от 1,0 до 2,7 (кН).
- Минимальный радиус изгиба кабеля — 196 (мм).
- Устойчив к раздавливающим усилиям, не менее – 400 Н/см.
- Коэффициент затухания, на длине волны 1550 нм – 0,21 дБ/км.
- Количество волокон в модуле — до 16.
- Электрическое сопротивление наружной оболочки (броня — земля) — не менее 2000 МОм/км.
Маркировка
Кабель ОКСТЦ-10-01-0,25-16-(2,5)
ОК — оптический кабель;
СТ — броня из стальной ленты;
Ц — одномодульный;
10 — диаметр модового поля;
01 – центральная трубка из полибутилентерефталата;
0,25 – коэффициент затухания;
16 – количество волокон;
2,5 – допустимое растягивающее усилие.
ОКСТЦН — кабели с оболочкой не распространяющей горение.
